RGA6010
Analysatoren und Messgeräte

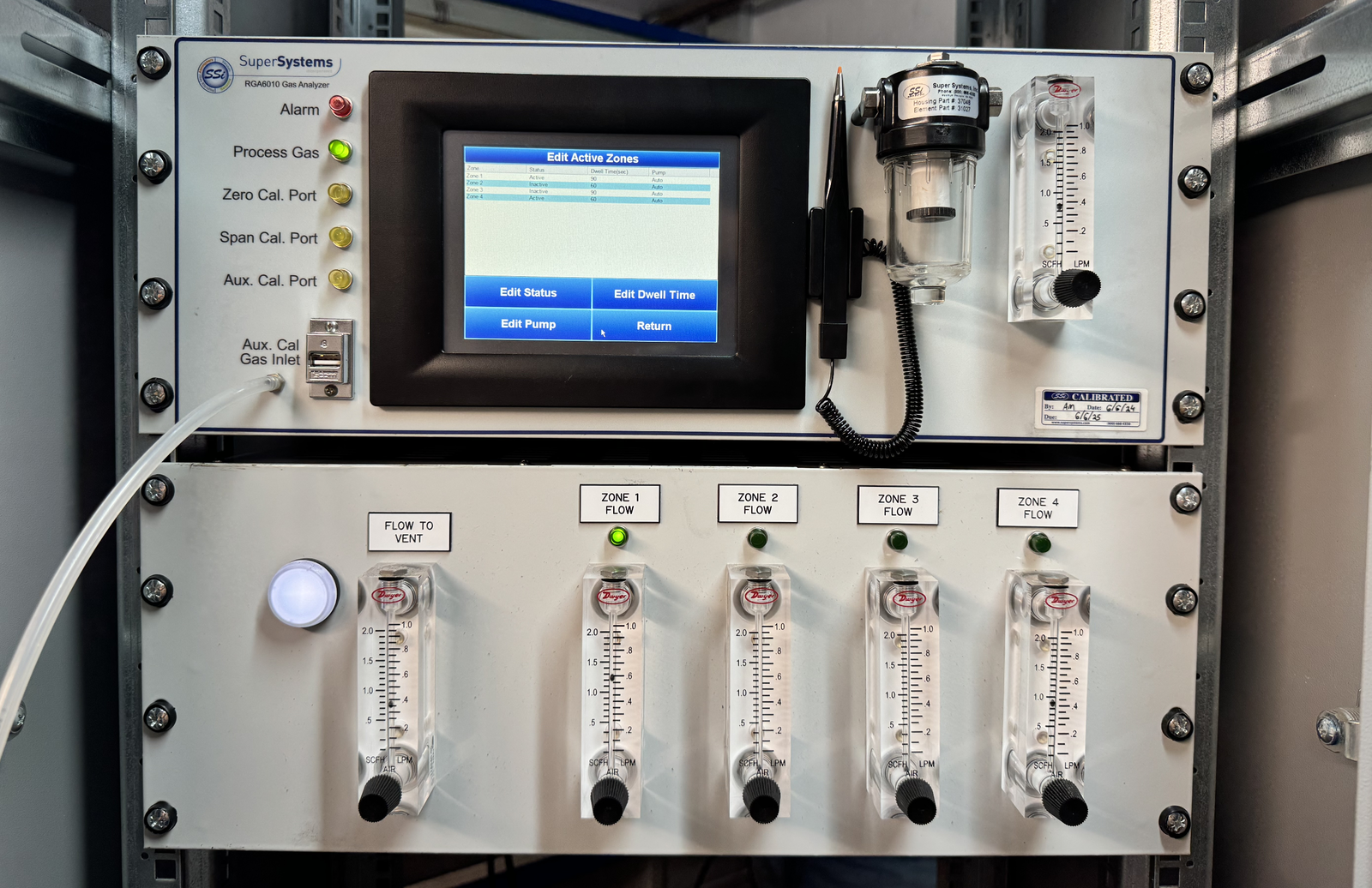

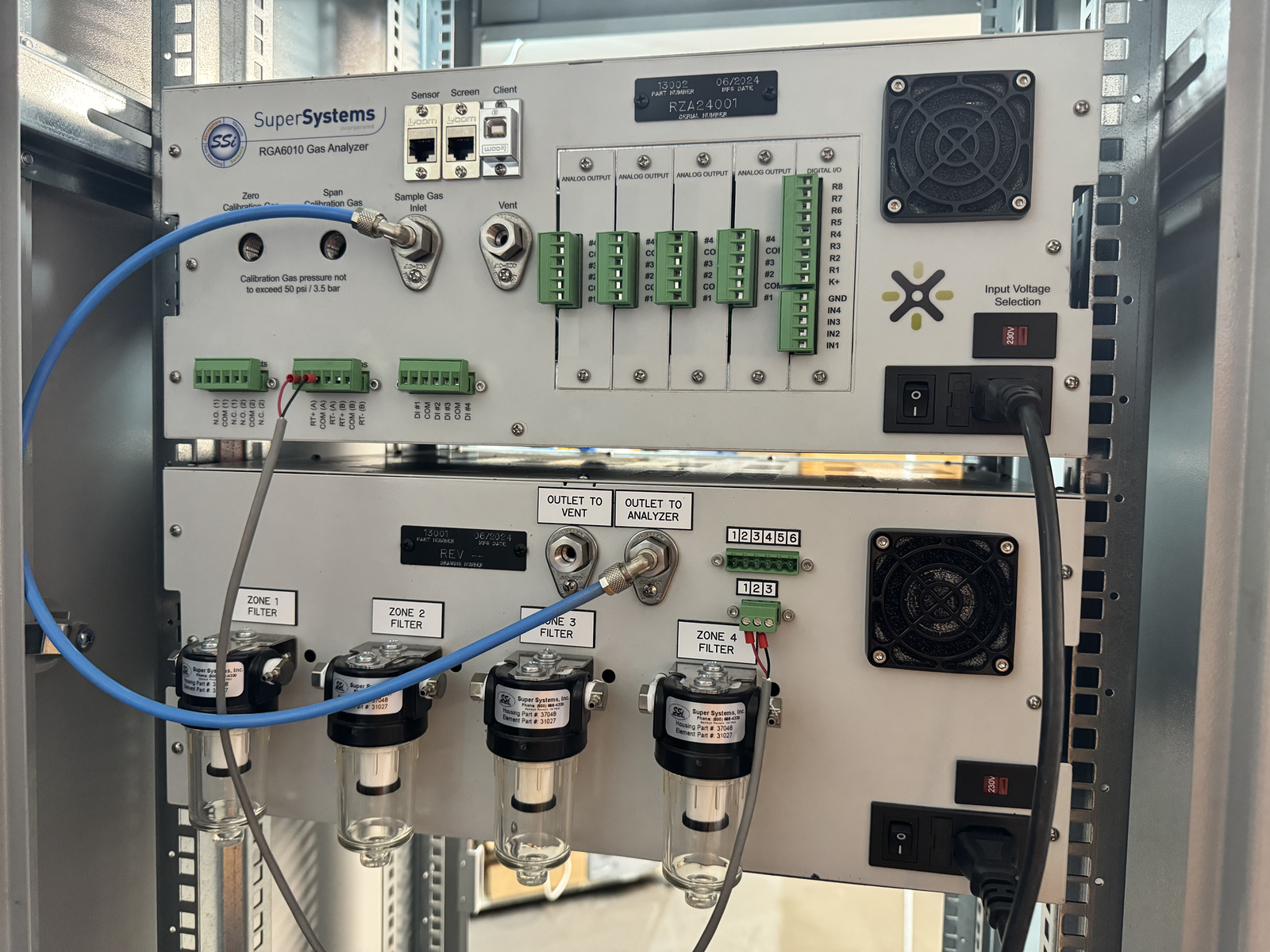

Dreigasanalysator RGA6010 im 19-Zoll-Rack: CO, CO2, CH4
BezeichnungRGA6010
Im Rack montierter Analysator zur kontinuierlichen Überwachung, Aufzeichnung, Regelung und Alarmierung von CO, CO2 und CH4 in Ofen- und Generatoratmosphären.
- 19-Zoll-Rack-Gehäuse für den Einbau im Schaltschrank der Anlage
- Genaue Bestimmung des Kohlenstoffpegels (%C) aus der vom Infrarotsensor gemessenen Gaszusammensetzung
- Pumpensperre und Schutz der Probenahmeleitung durch kontinuierliche Überwachung von Sonden-mV und Ofentemperatur
- Integrierte Probenahmepumpe mit Durchflussmesser
- Einfache Nullpunkt- und Endwertkalibrierung durch den Anwender sowie integrierte, konfigurierbare Automatikkalibrierung
- Konfigurierbarer Auto-Adjust-Modus, der die manuelle Korrekturfaktor-Anpassung (COF) ersetzt
- Integrierte O2-Zelle zur Leckerkennung
- Bauweise für aggressive Atmosphären wie Ammoniak geeignet
- Hochauflösender Touchscreen mit Bildschirmschreiber und Datenlogger
- Analoge Ein- und Ausgänge für Pumpensperre und Weiterleitung der Messwerte an SPS oder SCADA
- Sitzungsaufzeichnung mit frei definierbaren Benutzer- und Anlagennamen
- Mehrsprachige Menüführung
- PC-Software XGA Viewer mit grafischer Echtzeitanzeige, Tabellen- und Diagrammexport, CSV-Export, Druckfunktion und Sicherung von Daten und Einstellungen
- CO (Kohlenmonoxid) Messbereich0 – 100 %
- CO2 (Kohlendioxid) Messbereich0 – 2,0 % (optional 0 – 20,0 %)
- CH4 (Methan) Messbereich0 – 100 %
- Kohlenstoffpegel %C0,1 – 2,00 %
- Messverfahren CO, CO2, CH4Nichtdispersive Infrarotmessung (NDIR)
Opis
Der MGA6010 ist ein funktionsreicher, fest installierter Gasanalysator zur kontinuierlichen Überwachung, Aufzeichnung, Regelung und Alarmierung der Ofenatmosphäre in Wärmebehandlungsanlagen und endothermen Gasgeneratoren. Er misst Kohlenmonoxid (CO), Kohlendioxid (CO2) und Methan (CH4) mit dem Infrarot-Dreigassensor von SSi und berechnet aus diesen Messwerten zusammen mit der Ofentemperatur den Kohlenstoffpegel (%C).
Der RGA6010 bietet den vollen Funktionsumfang der MGA-Analysatoren in einem 19-Zoll-Rack-Gehäuse und lässt sich damit direkt im Schaltschrank der Anlage neben der vorhandenen Ofensteuerung einbauen.
Die kontinuierliche Überwachung der Ofenatmosphäre verbessert die Prozesswiederholbarkeit und liefert Kenngrößen für die vorausschauende Instandhaltung: Alarme bei abweichenden oder steigenden CO-, CO2- und CH4-Werten warnen frühzeitig vor Rußbildung, gerissenen Strahlheizrohren sowie Wasser- oder Lufteintritt. Anwender nach CQI-9 können die tägliche Verifizierung von Generator und Ofenatmosphäre mit der mitgelieferten PC-Software automatisch durchführen.
Dane techniczne
| CO (Kohlenmonoxid) Messbereich | 0 – 100 % |
|---|---|
| CO2 (Kohlendioxid) Messbereich | 0 – 2,0 % (optional 0 – 20,0 %) |
| CH4 (Methan) Messbereich | 0 – 100 % |
| Kohlenstoffpegel %C | 0,1 – 2,00 % |
| Messverfahren CO, CO2, CH4 | Nichtdispersive Infrarotmessung (NDIR) |
| Messverfahren O2 | Elektrochemisch |
| Probenahme | Absaugung über interne Pumpe |
| Genauigkeit | ± 1 % vom Endwert |
| Werkskalibrierintervall | Jährlich |
| Durchflussmesser | Analog und elektronisch |
| Spannungsversorgung | 90 bis 230 V AC, 50 bis 60 Hz, 60 W |
| Kommunikation | Ethernet, USB(A), USB(B), RS485 Modbus |
| Datenaufzeichnung | Kontinuierlich, automatisch |
| Datenspeicherung | Interner Speicher und Software XGA Viewer (im Lieferumfang) |
| Betriebstemperatur | 0 bis 60 °C |
| H2 (Wasserstoff) Messbereich, optional | 0 – 100 % |
| Messverfahren H2 | Wärmeleitfähigkeit |
| Gehäuse | 19-Zoll-Rack, ca. 7" H x 19" B x 19" T |
Anwendungen
Sie arbeitet dort, wo die Atmosphäre über die Qualität der Schicht entscheidet
Die Sonde misst und regelt den Kohlenstoffpegel in kontrollierten Atmosphären, unabhängig von der Bauart des Ofens.
Ofentypen
01Mehrzweckkammeröfen und Chargenöfen
02Schachtöfen
03Bandöfen
04Muffelöfen
05Durchlauf- und Stoßöfen
06Endogasgeneratoren
07Aufkohlen und Carbonitrieren
08Härten und neutrales Härten
