SSi sterowanie punktem rosy i CO2

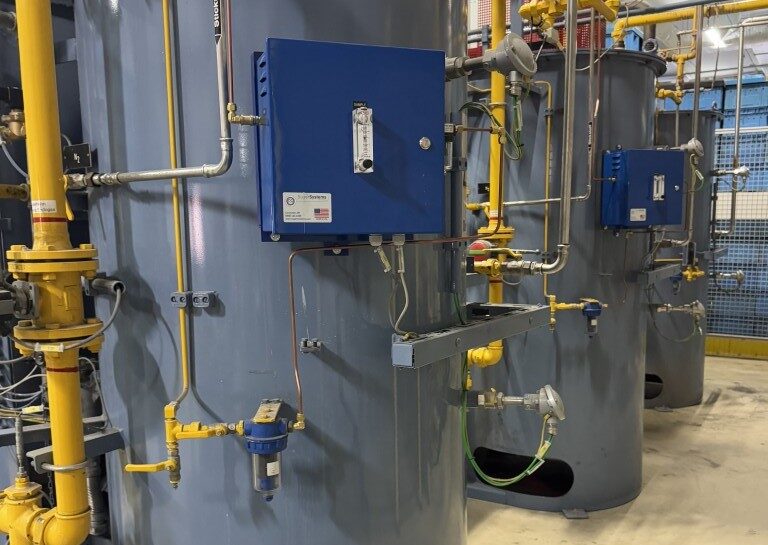

Mess- und Regelsysteme für Taupunkt und CO₂
Misst den Taupunkt oder den CO₂-Gehalt der Generatoratmosphäre und regelt in der Regelvariante die Luftzufuhr automatisch auf den eingestellten Sollwert.
SuperGen z V-mix
Endogasgeneratoren

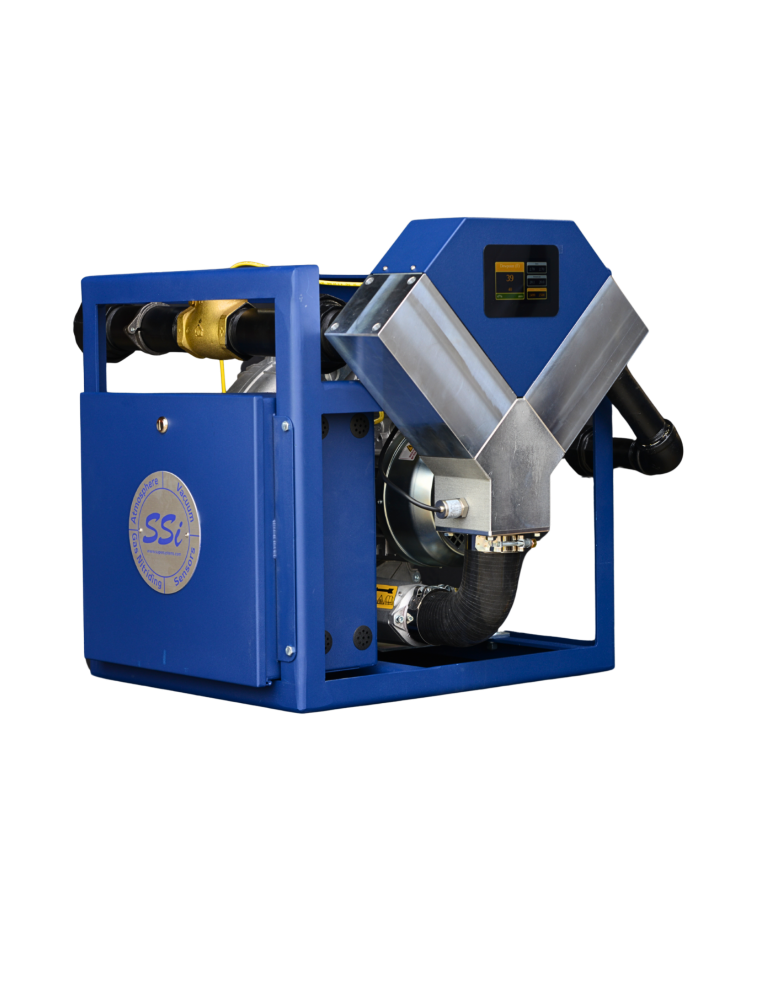

SuperGen - Regelsystem für Endogas-Generatoren, fueled by V-Mix
BezeichnungSuperGen z V-mix
Regelt Generatorleistung und Taupunkt über das V-Mix-Ventilsystem und korrigiert das Luft-Gas-Verhältnis automatisch im laufenden Betrieb.
- Direkter Ersatz für vorhandene Mischsysteme an Aufkohlungsanlagen
- Gleichzeitige Regelung von Generatortemperatur und Taupunkt
- Laufend aktualisierte Durchflusskurven-Datenbank nach Atmosphäre und Katalysatorzustand
- Flexible Gebläsekonfigurationen vereinfachen die Installation
- Lokale Anzeige für Inbetriebnahme und Fehlersuche
- Vereinfachte Verdrahtung über industrielle Standard-Rundsteckverbinder
- Örtlicher Frequenzumrichter, minimiert EMV-kritische Verkabelung
- Trimmregelung für eine genaue Taupunktführung
- Alarm bei verschmutztem Filter
- Automatische Sensortarierung beim Start
- Verhältnistabellen für schwankenden Gasbedarf
- Über- und Unterdrehzahlkompensation für die Verzögerung des Reaktionsgases
- 12,1"-Farb-Touchscreen, 15" optional
- Videoaufzeichnung
- Mehrsprachige Bedienoberfläche
- Ethernet-Anbindung mit Modbus TCP und Modbus RTU
- Lieferumfang mit Luftgebläse, Frequenzumrichter und Luftfiltereinheit
- Steuerspannung110/220 V AC
- Versorgung V-Mix230/460 V AC
- GasartErdgas, Propan
- Maximaler Gasdruck (vor der Mischung)5 psig
- Minimaler Gasdruck (vor der Mischung)0,1 psig
Opis
SuperGen, fueled by V-Mix, ist die dritte Generation der geregelten Erzeugung von endothermem und exothermem Gas. Mit modernster Sensortechnik aktualisiert SuperGen laufend seine Durchflusskurven-Datenbank und berücksichtigt dabei Veränderungen der Atmosphäre und den Zustand des Katalysators. Daraus ergeben sich eine bessere Prozessführung, ein größerer Regelbereich und ein schnelleres Ansprechen auf Änderungen des Gasbedarfs.
Das System ist ein direkter Ersatz für vorhandene Mischsysteme an Aufkohlungsanlagen. Es regelt Generatortemperatur und Taupunkt gleichzeitig; flexible Gebläsekonfigurationen vereinfachen die Installation. Die Trimmregelung hält den Taupunkt genau, eine Verhältnistabelle deckt schwankenden Bedarf ab, und eine Über- bzw. Unterdrehzahlkompensation gleicht die Verzögerung des Reaktionsgases aus. Die Sensoren werden beim Start automatisch tariert, und ein Alarm für verschmutzte Filter warnt, bevor der Durchfluss beeinträchtigt wird.

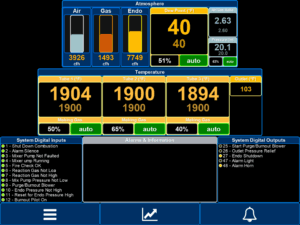

Bedient wird über einen 12,1-Zoll-Farb-Touchscreen, optional 15 Zoll, mit Videoaufzeichnung und Mehrsprachigkeit. Standardisierte industrielle Rundsteckverbinder vereinfachen die Verdrahtung, und ein örtlicher Frequenzumrichter hält EMV-kritische Leitungswege kurz. Zum Lieferumfang gehören Luftgebläse, Frequenzumrichter und Luftfiltereinheit; die Kommunikation erfolgt über Ethernet mit Modbus TCP und Modbus RTU.
Dane techniczne
| Steuerspannung | 110/220 V AC |
|---|---|
| Versorgung V-Mix | 230/460 V AC |
| Gasart | Erdgas, Propan |
| Maximaler Gasdruck (vor der Mischung) | 5 psig |
| Minimaler Gasdruck (vor der Mischung) | 0,1 psig |
| Regelverhältnis | 10:1 |
| Maximale Betriebstemperatur | 50 °C / 122 °F |
| Endogas-Leistung | 19,82 bis 382,32 m3/h (700 bis 13.500 scfh) |
| Bedienoberfläche | 12,1"-Farb-Touchscreen, 15" optional |
| Kommunikation | Modbus TCP, Modbus RTU über Ethernet |
Anwendungen
Sie arbeitet dort, wo die Atmosphäre über die Qualität der Schicht entscheidet
Die Sonde misst und regelt den Kohlenstoffpegel in kontrollierten Atmosphären, unabhängig von der Bauart des Ofens.
Ofentypen
01Endogas-Generatoren
02Exogas-Generatoren
03Versorgung der Ofenatmosphäre beim Aufkohlen
04Ersatz vorhandener Mischsysteme an Aufkohlungsanlagen
05Senkung des Gasverbrauchs bei der Endogas-Erzeugung
