9130 Programmierbarer Temperaturregler
Bezeichnung9130

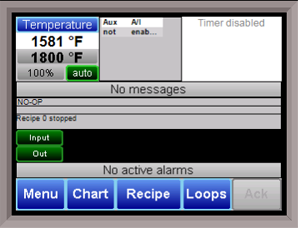

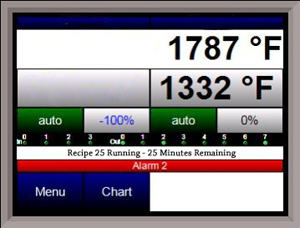

Einschleifiger programmierbarer Regler für die präzise und stabile Temperaturregelung von Öfen, bedient über einen Farb-Touchscreen mit 3,5, 5,7 oder 12,1 Zoll.
- Bedienung über Touchscreen
- Digitale Datenaufzeichnung auf Flash-Karte mit integrierter papierloser Registrierung
- 300 Rezepte mit je 24 Schritten
- Hutschienenmontage
- Acht Relaiskontakte
- Betrieb mit 24 V DC, Netzteil im Lieferumfang
- Analogausgänge zur Weitergabe des Istwerts
- Mehrere PID-Sätze
- Logik zur Überschwingunterdrückung
- Auto-Tuning
- Drei RS485, zwei RS232 und Ethernet
- Stromausgang 4-20 mA für die Regelung
- Drei galvanisch getrennte Eingänge
- Konfigurierbare garantierte Haltezeit-Timer mit Start über Abweichung, Band oder Bediener
- RegelkreiseEin PID-Regelkreis
- AnzeigeFarb-Touchscreen 3,5, 5,7 oder 12,1 Zoll
- Galvanisch getrennte EingängeDrei
- RelaisausgängeAcht
- AnalogausgangStromausgang 4-20 mA
Opis
Der SSi 9130 bietet eine stabile PID-Regelung an mehreren Sollwerten zusammen mit garantierten Haltezeit-Timern und eignet sich damit für Öfen, die nach NADCAP-Anforderungen betrieben werden. Der auf Hutschiene montierte Regler wird mit einem Farb-Touchscreen in den Größen 3,5, 5,7 und 12,1 Zoll kombiniert.
Die integrierte papierlose Registrierung schreibt die Prozessdaten auf eine Flash-Karte, im Gerät lassen sich bis zu 300 Rezepte mit je 24 Schritten ablegen. Mehrere PID-Sätze, eine Logik zur Überschwingunterdrückung und Auto-Tuning halten den Sollwert im gesamten Arbeitsbereich stabil, während die Software TS Manager und Configurator die Datenverwaltung und die Fernkonfiguration übernimmt.
Dane techniczne
| Regelkreise | Ein PID-Regelkreis |
|---|---|
| Anzeige | Farb-Touchscreen 3,5, 5,7 oder 12,1 Zoll |
| Galvanisch getrennte Eingänge | Drei |
| Relaisausgänge | Acht |
| Analogausgang | Stromausgang 4-20 mA |
| Rezepte | 300 Rezepte mit 24 Schritten |
| Kommunikation | Drei RS485, zwei RS232, Ethernet |
| Datenaufzeichnung | Flash-Karte, papierlose Registrierung |
| Montage | Hutschiene |
| Spannungsversorgung | 24 V DC, Netzteil enthalten |
| Software | TS Manager, Configurator |
Anwendungen
Sie arbeitet dort, wo die Atmosphäre über die Qualität der Schicht entscheidet
Die Sonde misst und regelt den Kohlenstoffpegel in kontrollierten Atmosphären, unabhängig von der Bauart des Ofens.
Ofentypen
01Glühen
02Aufkohlen
03Nitrieren
04Sintern
05Vakuumprozesse
