Programowalny regulator pieców próżniowych 9220
Oznaczenie9220
9220 to wszechstronny, bogaty w funkcje i łatwy w obsłudze sterownik receptur zaprojektowany specjalnie do pieców do obróbki cieplnej w próżni. Spełniay wymagania NADCAP.
- Programowalny sterownik; 300 receptur 24-krokowych
- Obsługa termopar wsadowych
- Bezpośrednie połączenie z manometrami próżniowymi
- Interfejs kompatybilny z większością sterowników próżniowych
- Alarm wstrzymania „Outgas”
- Alarmy obciążenia T/C
- Sterowanie recepturą
- Gwarancja wygrzewania obciążenia i sterowania T/C
- Wiele automatycznie przełączanych regulatorów PID
- Rejestrator wideo
- 16 regulatorów PID za pomocą kodu operacyjnego programu
- 3 zestawy PID / pętla ze zdefiniowanym punktem przełączania temperatury
- Porównanie temperatury z offsetem dostępne do kontroli temperatury
- Wiele alarmów przypisanych do poszczególnych przekaźników lub jednego przekaźnika
- Punkt nastawy „0,00” dezaktywuje wyjście sterujące
- Granice pasma dla każdej zmiennej procesowej
- Zdalna wartość nastawy dla trzeciego wejścia
- Pętle sterowaniaTrzypętlowy regulator PID, Temperatura, Próżnia, …
- Wejścia analogowedwa 0-20 mA lub 4-20mA
- Wyjścia analogowerozszerzalne
- Wejścia cyfrowecztery
- Wyjścia cyfrowe8 wyjść przekaźnikowych (rozszerzalnych do 16 lub 32)
Opis

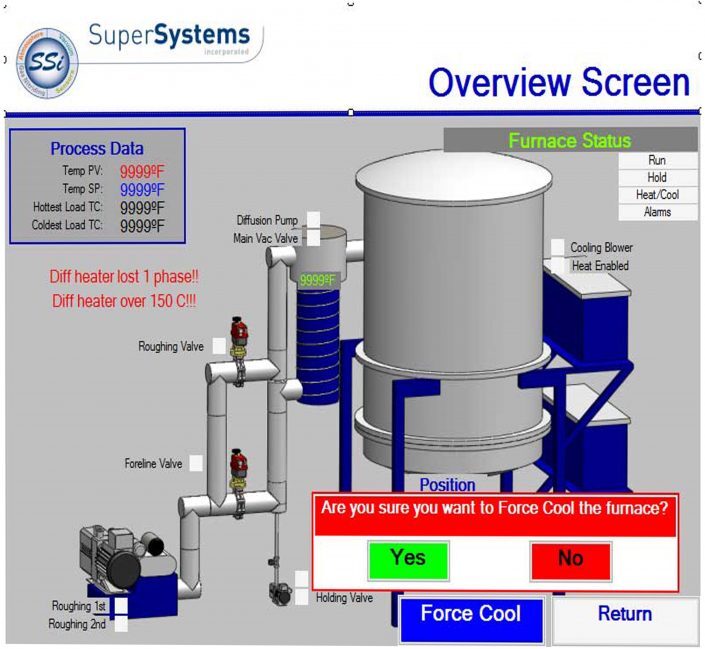

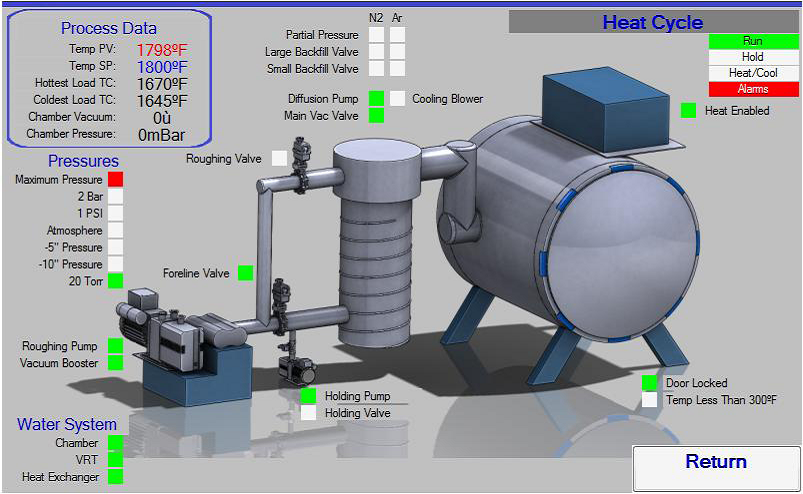

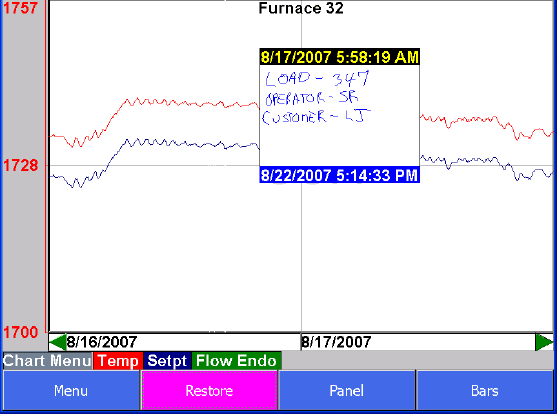

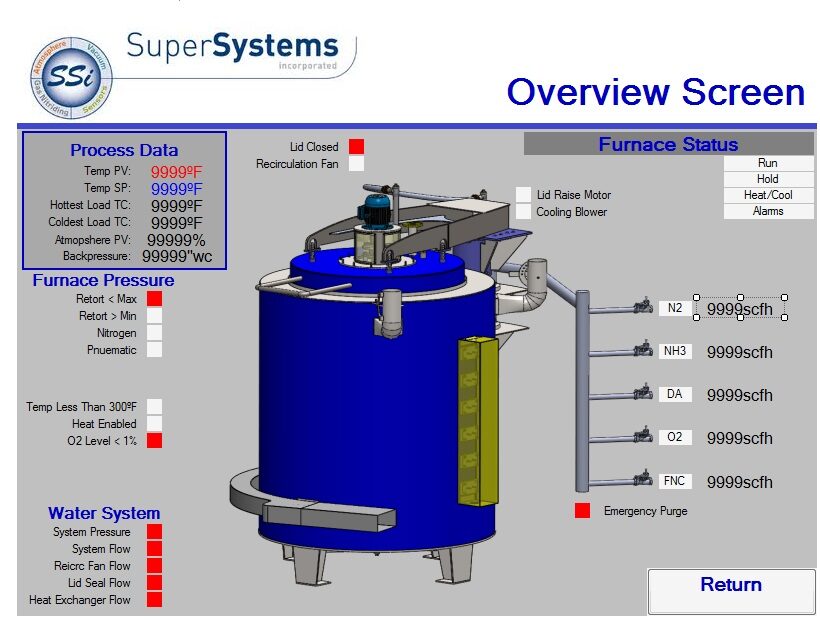

9220 to wszechstronny, bogaty w funkcje i łatwy w obsłudze sterownik receptur pieca próżniowego, zaprojektowany specjalnie do pieców do obróbki cieplnej w próżni. Sterownik składa się z jednostki montowanej na szynie DIN, która komunikuje się z panelem HMI z ekranem dotykowym. Intuicyjny interfejs wyświetla temperaturę, dane dotyczące próżni, dane z termopar wsadowych, aktualny stan receptury i pozostały czas jej trwania. Dane są stale rejestrowane, a wbudowany rejestrator wykresów, spełniający wymagania NADCAP, umożliwia operatorom wprowadzanie informacji o wsadzie, które można przeglądać na podłączonym do sieci komputerze SCADA.
Dane techniczne
| Pętle sterowania | Trzypętlowy regulator PID, Temperatura, Próżnia, … |
|---|---|
| Wejścia analogowe | dwa 0-20 mA lub 4-20mA |
| Wyjścia analogowe | rozszerzalne |
| Wejścia cyfrowe | cztery |
| Wyjścia cyfrowe | 8 wyjść przekaźnikowych (rozszerzalnych do 16 lub 32) |
| Porty komunikacyjne | dwa (2) – RS232, trzy (3) – RS485, Ethernet |
| Wyświetlacz | 3,5″, 5,7″ i 12,1″, kolorowy ekran dotykowy, Rejestrator wideo z funkcją „NOTATKI”, Wymienny nośnik danych (948 miesięcy danych), Interfejs PC z SuperDATA |
| Programowanie | 300 receptur 24-krokowych |
| Zdarzenia | definiowane przez użytkownika |
| Montaż | szyna DIN |
| Zasilanie | 24 V DC |
Zastosowania
Pracuje tam, gdzie atmosfera decyduje o jakości warstwy
Sonda mierzy i steruje potencjałem węglowym w atmosferach kontrolowanych, niezależnie od konstrukcji pieca.
Typy pieców
01Piece komorowe
02Piece wgłębne
03Piece taśmowe
04Piece muflowe
05Piece przelotowe
